קו חיים קבוע PRIM

קו חיים קבוע PRIM

קו חיים קבוע אופקי להגנה מנפילה בעת עבודה בגובה. ניתן לעשות שימוש במערכת זו לעד 3 עובדים בו זמנית, קיימת אפשרות להתאמה של עד 5 משתמשים.

קו החיים מושתת על כבל 8 מ"מ המצויד בסופג אנרגיה ומותחן.

המערכת מעוגנת למבנה קבוע על ידי נקודות עיגון ועומדת בתקן EN 795 class C.

אורך כללי לקו חיים 200-4 מטר (ניתן לתכנן קווים ארוכים אף יותר בדרישה מיוחדת)

מרווחי עיגון – 30-4 מטרים (יש להתייעץ בהתאם לתנאים בשטח – גובה העבודה, מספר העובדים, אורך הקו ונתונים נוספים).

קווי החיים האופקיים עשויים כבל פלדה המצויד במחברים מסוגים שונים – נקודות עיגון, עמודים, סופג אנרגיה, מותחן, נקודות עיגון לזוויות, טבעות וכו'. המותחן משמש הן כסופג אנרגיה והן כמשכך לעוצמת הנפילה.

על מנת לעגן את המחברים ואת סופג האנרגיה יש לעשות שימוש בטבעת.

קווי החיים ניתנים לחיבור לקירות, לגגות, לרצפה ולחומרי מבנים שונים.

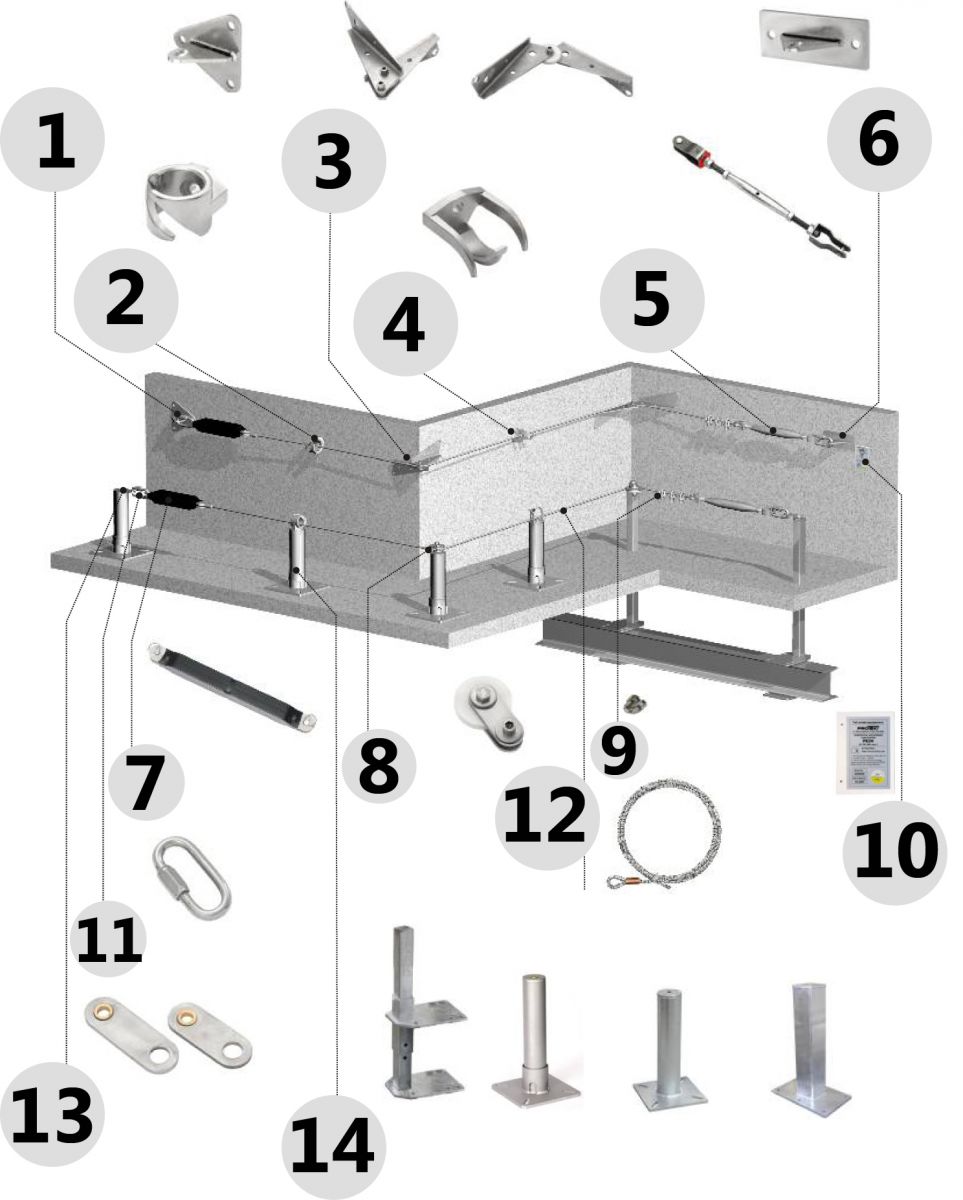

חלקי המערכת:

1. משולש עיגון עשוי פלדת אל חלד

חוזק: Fk≥35kN, משקל: 540 גר'

2. עיגון ביניים עשוי פלדת אל חלד

חוזק: Fp=13kN, משקל: 590 גר'

3. ערכות פינה – פנימיות וחיצוניות, עשויות פלדת אל חלד ופוליאמיד

פנימיות - חוזק: F≥34kN, משקל: 2.2 ק"ג

חיצוניות –  חוזק: F≥34kN, משקל: 2.4 ק"ג

4. עיגון ביניים עשוי פלדת אל חלד

חוזק: Fp=13kN, משקל: 520 גר'

5. מותחן עשוי פלדת אל חלד

חוזק: F≥35kN, משקל: 1.46 ק"ג

6. נקודת עיגון קצה עשויה פלדת אל חלד

7. סופג אנרגיה עשוי פלדת אל חלד

חוזק: F≥35kN, משקל: 1.36 ק"ג, טווח הארכה: 180 מ"מ

8. גלגלת פינה עשויה פלדת אל חלד ופוליאמיד

חוזק: F≥34kN, משקל: 600 גר' או 660 גר'

9. מהדק כבל עשוי פלדת אל חלד, משקל: 74 גר'

10. תווית סימון  PVC או פלדת אל חלד .

11 טבעת חיבור לעגינה עשויה פלדת אל חלד AZ 090

חוזק: F≥35kN, משקל: 140 גר'

12. סט כבל: כבל 8 מ"מ, אצבעון ומענב כבל עשויים פלדת אל חלד

חוזק: F≥40kN, משקל: 260 גר'/מ'

ההגדרות של פריטים 11 ו-12 היו הפוכות !!!

13.לוחית עיגון מסתובבת על ציר עשויה פלדת אל חלד ונחושת

חוזק: F≥35kN, משקל: 150 גר' או F≥34kN, משקל: 200 גר'

14. עמודים מסוגים שונים עשויים פלדה מגולוונת

תקינה:

• EN 795 class C
